Hybrid Fiber Coax - die beste Lösung für Kabelnetzbetreiber

Basierend auf unserer langjährigen Erfahrung im Umfeld von Kabelfernsehnetzen können wir spezielle Lösungen für den kosteneffizienten Aufbau von flexiblen und modularen HFC Netzen anbieten, die jederzeit erweitert werden können. Flexible Gestaltung Da alle wesentlichen Module einzeln verfügbar sind, können die Netze sehr flexibel gestaltet werden. Auch das nachträgliche Einbringen bestimmter Module und Leistungsmerkmale ist jederzeit möglich. Erweiterung der Bandbreite Mit unseren DWDM- und CWDM-Lösungen lässt sich Bandbreite nach Bedarf schaffen, auch eine nachträgliche Aufrüstung ist kein Problem. Einzelne Signale können mit optischen Add-/Drop Multiplexern hinzugefügt oder herausgefiltert werden. Netzmanagement Alle BKtel Komponenten können wahlweise über SNMP oder Webbrowser überwacht und konfiguriert werden. Im BKtel eigenen Element Management System CABLEwatch stehen besondere Funktionen zur Verfügung, die den Betrieb unserer Geräte noch effizienter gestalten. DOCSIS 3.1: Der neue Standard für die Datenübertragung in HFC Netzen DOCSIS bietet in der neusten Version 3.1 die Grundlage für effiziente Datenübertragung mit Geschwindigkeiten,die sonst nur von Fiber-to- the-home Netzten erreicht werden können. BKtel hat bereits die komplette Produktfamilie optische Übertragungstechnik auf den neuen Standard weiterentwicklet.

HFC / DAA

Die Distributed Access Architecture (DAA) ermöglicht die Weiterentwicklung von HFC-Netzen durch die Digitalisierung der optischen Übertragung und die Dezentralisierung der Kopfstellenfunktionalität. Das neue Converged Interconnect Network (CIN) ersetzt die analoge Optik durch digitale Optik, während der analoge Faserknoten durch einen Remote PHY oder MACPHY ersetzt wird. Mit diesem neuen Ansatz kann eine massive Steigerung der Netzkapazität erreicht werden. Huber+Suhner Bktel bietet eine umfassende CIN-Lösung und eine Roadmap für RPHY- und MACPHY-Produkte an.

CIN-Lösung von HUBER+SUHNER BKtel • Analoge Optik ersetzt durch digitales 10G Ethernet DWDM, bietet bidirektionale Signalumwandlung zwischen digitaler Optik (CIN) und Koax-Netzwerken • Bis zu 80 Wellenlängen (800 Gbit/s Kapazität) • Optische Interleaver-Funktionalität zur Erzeugung eines Wellenlängenabstands von 50 GHz • Optische Verstärkung mit gainflattened Technologie • Dispersionskompensation • Entfernungen bis zu 130 km • Vollständig für den Außeneinsatz geeignet • Hervorragende Skalierbarkeit • Koexistenz mit älteren DWDM-HFC-Installationen möglich, einfache Migrationsmöglichkeit

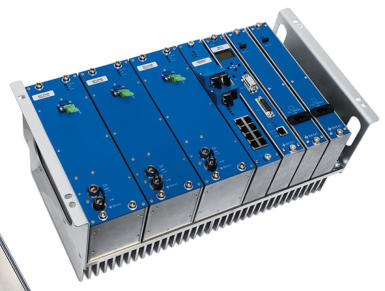

CIN Produkte • Optischer 40-Kanal-Multiplexer BOD4010 • Optischer Interleaver BIL-50 • Dispersionskompensationsmodul DCM • DWDM-EDFA mit variabler Verstärkung BOABnnxxx-GFF • Zweifach-DWDM-EDFA mit variabler Verstärkung KOAxE1200GFF-1200-GFF • Netzelement-Management mit NECxE-Controller • Ethernet-Medienkonverter-Switch BMC10G

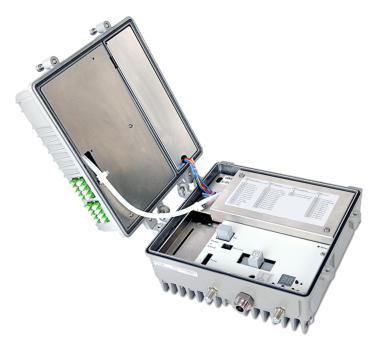

Remote PHY Lösung von HUBER+SUHNER BKtel Ersetzt analogen Fiber Node, bietet Headend-ähnliche Signalleistung in Hub- und Outdoor-Standorten • Cable Labs Spezifikationen für R-PHY • Beliebige Vollspektrumsauslastung bis zu 1218MHz (DS) und 204MHz (US) • Geringer Strom- und Platzverbrauch • Unterstützung mehrerer Dienste (DOCSIS Video, OOB, PNM) • Daisy Chaining von B2B-Diensten

CIN Netzwerk Konfiguration: Langstreckensystem mit optischer Verstärkung und Dispersionskompensation

CIN Netzwerk Konfiguration: Passives Mid-Haul-System
