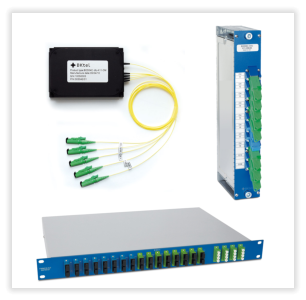

Kombination von zwei Wellenlängenraster mit jeweils von 40 DWDM-Kanälen in einem Interleaver-Verfahren in • DWDM-CIN-Netzen • Optischer Multiplexer für optische OSC- und OTDR-Signale Merkmale • Passive DWDM-Lösung: keine elektrische Energie, Software oder Temperaturkontrolle erforderlich • Geringe Einfügungsdämpfung • 50 GHz ITU-Raster- Kanalabstand • Erhältlich in: - 19" - 1 HE Gehäuse mit Adaptern BIL-50-K20-H - BK-Modulgehäuse BIL-50- K20-BK

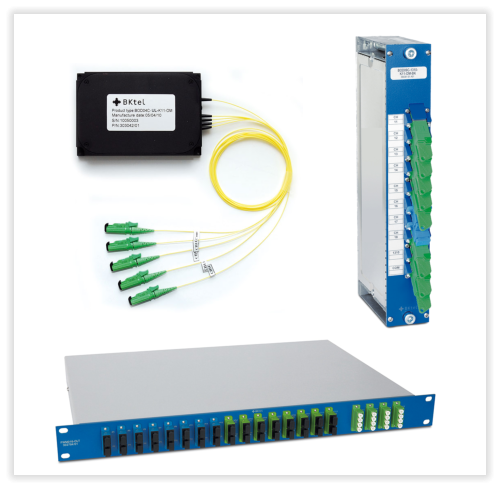

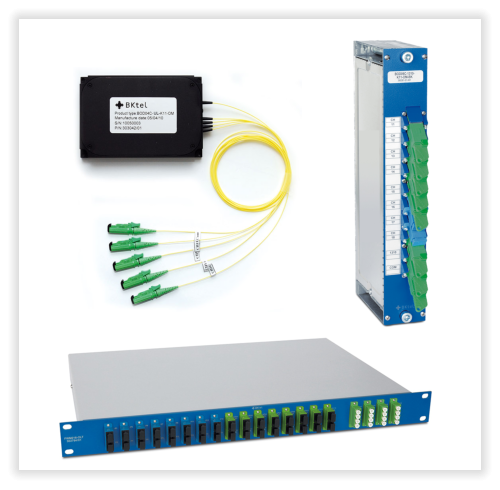

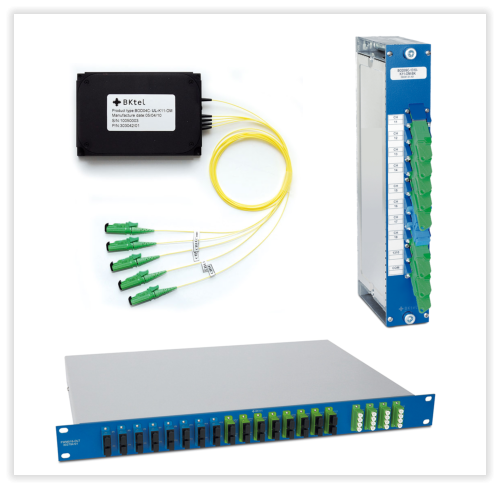

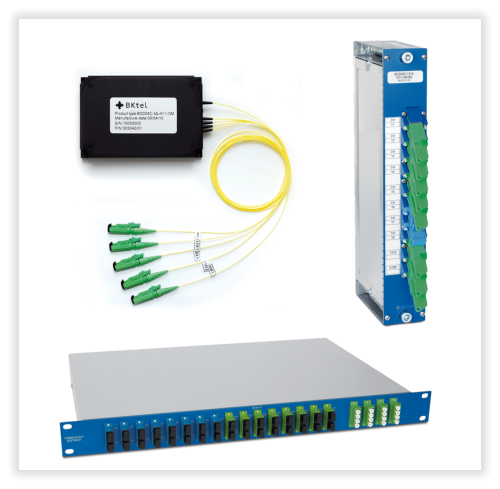

Optisches Multiplexing und Demultiplexing von optischen Signalen in: • DWDM-CIN-Netzen • MANs Merkmale • Silizium-auf-Silizium-Planar-Technologie • 100 GHz ITU-Grid-Kanalabstand, gerade und ungerade Versionen • Hohe Isolation • Geringe Einfügungsdämpfung, 5 dB für alle DWDM-Kanäle • Für den Außenbereich geeignet • Passive DWDM-Lösung: - keine Stromversorgung, Software oder Temperaturregelung erforderlich • Erhältlich in - 19" - 1 HE Gehäuse mit Adaptern BOD4010-AF- K(+)xx-H - 1 Einheit BK-Modulgehäuse BOD4010-AF- K(+)xx-BK - HUBER+SUHNER LISA-Kassette BOD4010-AF- K(+)xx-LS

BOABnxxx-GFF

KOAxExxxGFF-xxxGFF

NECxE

• Webbrowser-Verwaltung und SNMP-Verwaltung • Verwendung in Outdoor-Glasfaserknoten und in Hub/Headend-Standorten • Acht RJ45-Anschlüsse für 10/100/1000 Mbit/s Ethernet mit SNMP-Unterstützung und integriertem Webserver • RS485-Anschluss auf der Rückseite zur Abfrage von Slave-Einheiten über BK-Chassis-Bus • Zwei SFP (Small Form Factor Pluggable) Standardkäfige für 1GbE SFP Transceiver • GPIO-Port mit 5 GPIO-Schnittstellen • USB-Geräteschnittstelle für lokale Geräteverwaltung über Webbrowser (RNDIS) • USB-Host-Schnittstelle • LED-Modul-Statusanzeige • LCD 128 x 128 RGB-Display und 5-Wege-Joystick zur manuellen (lokalen) Steuerung • BK-Mechanik mit Modulbreite 1 und BK-konformer Speisung • Webserver für HTTP- und HTTPS- Fernzugriffsmanagement-Schnittstelle • TLS 1.2 Sicherheits-Engineering • Webinterface GUI für mobile Geräte • IPv4-Unterstützung und IPv6-Unterstützung • SNMP-Unterstützung v1, v2, v3 • Ereignisprotokoll (Historie von Alarmen/Warnungen/Ereignissen) • Erweiterte Benutzerverwaltung • Begrenzung der Parameter für die Erzeugung von Alarmen/Warnmeldungen • Anzeige der grafischen Rackansicht

Verwendung in Outdoor-Glasfaserknoten und in Hub/Headend-Standorten Merkmale • Zwei SFP+ (Small Form Factor Pluggable) Standardkäfige für 10GbE SFP+ Transceiver, abwärtskompatibel für 1GbE SFP Transceiver • Zwei SFP (Small Form Factor Pluggable)- Standardkäfige für 1GbE SFP-Transceiver • Fünf RJ45-Anschlüsse für 10/100/1000 Mbit/s Ethernet mit Unterstützung für SNMP und eingebetteten Webserver • IEEE 1588 V2 PTP-Unterstützung an den SFP+- Schnittstellen • In-Band- oder Out-Band-Management • Dying Gasp über SNMP Trap • Integrierter Netzwerkelement-Controller für HUBER+SUHNER BKtel Geräte • Webbrowser-Verwaltung und SNMP-Verwaltung • USB-Geräteschnittstelle für lokales Gerätemanagement über Webbrowser (RNDIS) • Konfigurierbare RS485- oder LON-Schnittstelle auf der Rückseite zur Abfrage von Slave-Geräten über den BK-Chassis-Bus • LED-Modul-Statusanzeige • LCD 128 x 128 RGB-Display und 5-Wege-Joystick für die manuelle (lokale) Steuerung • BK-Mechanik mit Modulbreite 1 und BK-konformer Speisung • Webserver für HTTP- und HTTPS- Fernzugriffsmanagement-Schnittstelle • TLS 1.2 Sicherheits-Engine • Webinterface GUI für mobile Geräte • IPv4-Unterstützung v1, v2, v3 • Ereignisprotokoll (Historie der Alarme/Warnungen/Ereignisse) • Erweiterte Benutzerverwaltung • Begrenzung der Parameter für die Generierung von Alarmen/Warnmeldungen • Ereignismaskierung von verwalteten Netzelementen • Geräte-Reset von verwalteten Netzelementen • Anzeige von Inventardaten • Anzeige der grafischen Rack-Ansicht

• Erbium dotierter Faserverstärker für optische Signale 1530nm - 1561nm auf Singlemode-Fasern • Gain-flattend-Technologie für optische Mehrkanal- DWDM-Anwendungen • Konstante Ausgangsleistung oder Verstärkungsmodus • Variable Verstärkung • Klimatische Spezifikation: ETS 300 019, Klasse 3.3 (-25 ... +60 °C)

• Erbium-dotierter Faserverstärker für optische Signale 1530 nm - 1561 nm auf Singlemode-Fasern • Zwei unabhängige Verstärker in einer gemeinsamen Einheit • Gain-Flattened-Technologie für optische Mehrkanal- DWDM-Anwendungen • Konstante Ausgangsleistung oder Verstärkungsmodus • Variable Verstärkung • Klimatische Spezifikation: ETS 300 019, Klasse 3.3 (-25 ... + 60 °C)
